IFM带IO-Link接口的雷达液位传感器准确监测大型储罐液位 IFM雷达液位传感器：在工业环境中进行精确监测 准确的液位监测 LW2120雷达液位传感器可以精确且无盲区地测量高达10米的储罐内的液体和粘稠介质的液位。由于采用80 GHz频率，即使在储罐中含有蒸汽或冷凝水时，其也能确保稳定精确的测量结果。 利用天线套管（可作为附件提供），该传感器也可在封闭金属储罐外使用，例如用于开口罐。雷达测量系统可以穿透非金属罐壁，这意味着该液位传感器甚至能从外部检测塑料储罐内的液位。
可精确检测高达10 m液位的非接触式雷达液位测量
在我们的交互模型中探索功能。
IFM雷达液位传感器的优势是什么？
优秀性能
80 GHz技术甚至在涉及冷凝、风、蒸汽、阳光或温度波动等条件的严苛应用中也能进行专注、精确的液位测量。
非接触式测量原理
非接触式测量原理可防止因介质粘附或搅拌器损坏而导致故障。甚至密度、粘度、温度、压力和PH等过程条件也不会影响测量。
通过智能算法抑制干扰结构
干扰结构可以通过智能算法来抑制，从而尽可能减少参数设置并确保准确可靠的液位测量。
简单设置节省成本和时间
标准的M12连接技术可以减少设置期间的错误。仅需一个数值来进行参数设置，因此设置非常快捷简单。
使用灵活
利用天线套管（可作为附件提供），该传感器也可在封闭塑料储罐外以及开口罐上方使用。 IFM雷达液位传感器LW2120应用：
储罐
LW2120可用于监测高达10米储罐的液位，且无盲区。
塑料储罐
凭借穿透塑料外盖进行测量的能力，可以随时进行精确的液位监测。
外部使用
LW2120甚至在严苛的液面和环境条件下也能用于室外应用。
流量测量
利用该雷达传感器，还可在文丘里水槽（例如Parshall、Khafagi-Venturi水槽）中实施流量测量。 连续液位传感器（非接触，雷达） LW2120 NON-CONTACT LEVEL TRANSMITTER 利用80 GHz对高达10米的液位进行毫米级精度的测量 非接触测量原理：不会因沉积物或磨损而发生故障 直接测量或穿透非金属罐壁进行测量 安装简单且免维护 通过连接至IT系统，进行远程传感器参数设置和液位监测 | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 系统接口 | G 1 Aseptoflex Vario | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 介质的介电常数 | ≥ 2 | | 推荐介质 | 水; 水为基本的介质 | | 过程温度 [°C] | -40...150; (see diagram and note under remarks) | | 料位变化速度最大值 [mm/s] | 200 | | 抗压强度 [bar] | 8 | | 注意抗压强度 | | | 耐真空 [mbar] | -1000 | | 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 8 | | 无线电核准 | EU/RED; Vereinigtes Königreich; 韩国 | | 关于无线电认证的说明 | | 适用欧盟无线电设备指令2014/53/EU (RED) 的国家列表可在“下载"下找到。 |
| | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC | | 电流损耗 [mA] | < 80 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 15 | | 测量原理 | FMCW（80 GHz技术）; 频率范围77 - 81 Hz | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; 模拟信号; IO-Link | | 电气设计 | PNP/NPN | | 数字输出数量 | 1; (2 可设定参数) | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 50 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) | | 负载最大值 [Ω] | 43,5 * (Ub – 18) + 600 Ω | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 [m] | 10; (参见示意图：) | | 测量频率 [Hz] | > 3 | | 精度/偏差 |
|---|
| 精确度 | | | 分辨率 [mm] | 1 | | 零信号(电流) [mA] | 3.8 | | 全信号（电流） [mA] | 20.5 | | 温度变化率 /10 K | ± 1 mm | | 反应时间 |
|---|
| 反应时间 [ms] | 330 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 1 | | 二位输出过程数据 | 2 | | 处理周期最小值 [ms] | 6 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -40...80 | | 注意环境温度 | | | 存储温度 [°C] | -40...90 | | 外壳防护等级 | IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61326-1 | 组1：Class A（IO-Link激活）；B（IO-Link未激活，带模拟量和开关量输出） |
| | 抗冲击 | | DIN EN 60068-2-27 | 50 g (11 ms) / 20 g (6 ms) |
| | 抗震 | | IEC 61298-3 | 2 g (10...1000 Hz) |
| | MTTF [年] | 330 | | 机械技术数据 |
|---|
| 重量 [g] | 723.8 | | 原材料 | 不锈钢(1.4404 / 316L); PA; FKM; FVMQ | | 材料(接液部件) | PTFE; EPDM; FVMQ when used without Aseptoflex Vario adapter | | 系统接口 | G 1 Aseptoflex Vario | | 接液部件的表面特性Ra/Rz | < 0.76 | | 注释 |
|---|
| 说明 | 初始设置需使用IO-Link主站和参数设置软件（例如moneo或LR DEVICE）; 适用于高过程温度：过程连接处的温度起决定性作用。实际介质温度可能更高。; use according to FDA compliance only in conjunction with a hygienic adapter | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 | | 图表 |
|---|
|

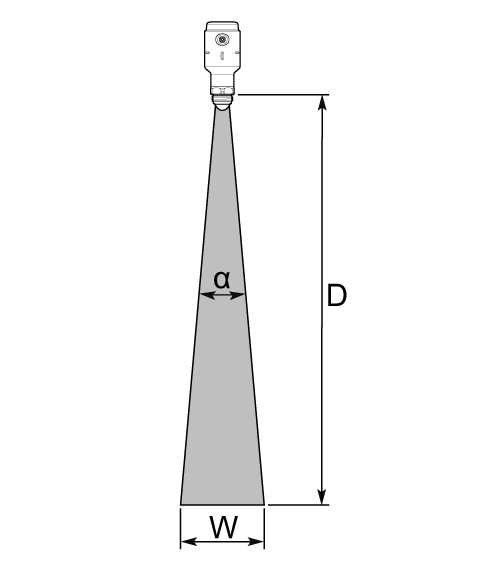

| 辐射角 (α) 8°（带天线扩展装置） 10°（不带天线扩展装置） |
|---|
| 距离 (D) 2 m - 波束宽度 (W) 0.3 m - 波束宽度 (W) 0.4 m |
|---|
| 距离 (D) 4 m - 波束宽度 (W) 0.6 m - 波束宽度 (W) 0.7 m |
|---|
| 距离 (D) 6 m - 波束宽度 (W) 0.8 m - 波束宽度 (W) 1.1 m |
|---|
| 距离 (D) 8 m - 波束宽度 (W) 1.1 m - 波束宽度 (W) 1.4 m |
|---|
| 距离 (D) 10 m - 波束宽度 (W) 1.4 m - 波束宽度 (W) 1.8 m |
|---|
|
|---|
|
|
|---|
|
| A | device reference point |
|---|
| B | 精确度 |
|---|
| C | 距离 |
|---|
|
|---|
|
